停产VGA矩阵 / VGA矩阵切换器

停产的32进8出VGA矩阵切换器

OEM定制开发专家,让您与从不同!
13年本行业产品设计经验,一线研发厂家,优势价格,高稳定性,欢迎参观指导。

HD高清支持!

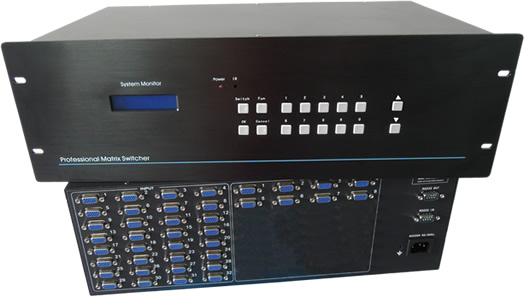

VGA3208矩阵切换器支持32路视频信号输入,8路视频信号输出的专业矩阵切换设备。外观高档蓝光液晶显示屏;一体化铝拉丝面板,黑色金属机箱;用于将多个电脑信号和音视频输入信号同步或异步切换到多路输出通道中的任一输出通道,采用可编程逻辑陈列电路,任意交互切换。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用,可选网络接口,可通过以太网远程控制,用户个数理论上无限制;接口采用DB15母座;高速切换,切换时间只需0.001秒;输入输出支持RGBHV,RGBS,RGsB,RsGsBs等多种信号550MHz(-3dB)超高带宽;采用失真补偿技术,更长距离传输;有掉电记忆功能,可断电保护,上电恢复;

32进08出VGA矩阵切换器

视频

  • 增益 0 dB;

  • 带宽 350MHz (-3dB),满载;

  • 多通道对一通道串扰和 -60dB @10 MHz;

  • -39dB @100 MHz;

  • 切换速度 200 ns(最长时间);

  • 信号类型 RGBHV,RGBS, RGsB, RsGsBs, 高清晰度电视(HDTV), 成分视频,S-video, 复合视频(信号)。

视频输入

  • 0.7Vpp: VGA(电脑信号);

  • 0.3Vpp: R-Y 与B-Y成分视频、 S-video;

  • 最小/最大电平 模拟信号: 0.5Vpp / 2.0Vpp;
    接口 DB15母座;

  • 信号强度 1Vpp : Y成分视频、S-video,复合视频;
    接口 DB15母座4/8个;

  • 最小/最大电平 0.5Vpp ~ 2.0Vpp;

  • 阻抗 75 Ω;

  • 回波损耗 -30dB@5MHz;

  • 直流补偿 ±5mV;

  • 阻抗 75 Ω;

  • 回波损耗 -30dB@5MHz

  • 最大直流偏置误差 15mV;


同步信号

  • 输入/输出类型 RGBHV, RGBS, RGsB, RsGsBs,复合视频,成分视频;

  • 最大传输延时 水平:90ns 垂直:160ns;

  • 最大上升/下降时间 4ns;

  • 极性 正或负(与输入完全一致);

  • 输入阻抗 510 Ω:1-8路可选75Ω;

  • 输出阻抗 75 Ω;

  • 输入电平 0.5V- 5.0Vpp,: 4.0Vpp 正常;

  • 输出电平 AGC-TTL: 5Vpp, unterminated;

RS-232控制

  • 串行控制接口 RS-232, 9-针母D型接口;

  • 串行控制口结构 2 = TX, 3 = RX, 5 = GND;

  • 波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位;


以太网控制


  • 速率 自适应10M或100M,全双工或半双工;

  • 接口 RJ-45母接口;

  • 协议 TCP/IP;

其它

  • 湿度 储存、使用湿度::10% ~ 90%;

  • 温度 储存、使用温度: -20℃~ +70°C;

  • 电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源;

  • 平均故障间隔时间 30,000 小时;

  • 质保 1年免费保修,终生维护。
