先进性
同步国际领先产品,国内首批采用可变增益技术,每路输出的放大系数可独立调节,并且支持数字调节,使固定增益的传统矩阵在线长时图像很暗,线短时图像又发白的问题,得到很好改善。超高带宽输入输出。
简介

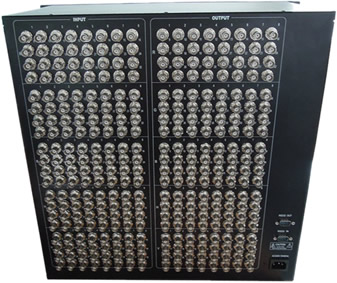

RGB矩阵切换器采用高性能处理芯片,信号频宽达500MHz,带有断电现场保护功能,提供前面板LCD液晶显示,内嵌智能控制及管理软件,提供RS232通讯接口,可以与PC、遥控系统或各种远端控制设备配合使用。RGB系列矩阵提供串口连网接口,可以使多台矩阵串联使用。
RGB系列矩阵切换器是一系列高性能的专业视频信号切换设备,用于多个高清音视频信号输入输出交叉切换。设备提供独立的RGBHV分量信号输入、输出端子,每路分量信号单独传输、独立切换,使信号衰减降至最低,确保图像、声音信号的高保真输出。RGB系列矩阵主要应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场合。
参数
类别 | RGB32或24系列矩阵 |
视频 | |
增益 | 0 dB |
带宽 | 500MHz (-3dB),满载 0 -10MHz @ +0.1dB 0 -100MHz@+0.6dB |
多通道对一通道串扰和 | -56dB@10M, -40dB@100M, |
微分相位 | I/0S<1.28度,3.58MHz |
微分相位误差 | 0.1度, 3.58-4.43MHz |
微分增益误差 | 0.1%, 3.58-4.43MHz |
最大传输延时 | 5nS(±1nS) |
切换速度 | 200 ns(最长时间) |
信号类型 | RGBHV,RGBS, RGsB, RsGsBs, 高清晰度电视(HDTV), YCbCr/YPbPr分量视频(component video),S-video,复合视频(CVBS) |
视频输入 | |
接口 | BNC母接口 |
信号强度 | 1Vpp 分量视频或S-video中的Y 、复合视频; 0.7Vpp RGB(电脑信号); 0.3Vpp 分量视频中的Cb/Pb或Cr/Pr、 S-video中的C |
最小/最大电平 | 0.5Vpp / 2.0Vpp(模拟信号) |
阻抗 | 75 Ω |
回波损耗 | -30dB@5MHz |
最大直流偏置误差 | 15mV |
视频输出 | |
接口 | BNC母接口 |
最小/最大电平 | 0.5Vpp / 2.0Vpp(模拟信号) |
阻抗 | 75 Ω |
回波损耗 | -30dB@5MHz |
直流偏置 | ±5mV |
同步信号 | |
输入/输出类型 | RGBHV, RGBS, RGsB, RsGsBs, |
输入电平 | 0.5V- 5.0Vpp,: 4.0Vpp 正常(normal) |
输出电平 | AGC-TTL: 5Vpp, 空载(unterminated) |
输入阻抗 | 510 Ω;1-4路可选75Ω |
输出阻抗 | 75 Ω |
极性 | 正或负(与输入完全一致) |
增益误差 | ±0.1dB |
RS-232串口 | |
串行控制接口 | RS-232, 9-针母D型接口 |
波特率与协议 | 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位 |
串行控制口结构 | TX=3, RX=2, 5 = GND |
网络接口(选配) | |
以太网控制接口 | RJ-45母接口 |
以太网控制协议 | TCP/IP |
以太网控制速率 | 自适应10M或100M,全双工或半双工 |
其它 | |
电源 | 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
温度 | 储存、使用温度:-20℃~ +70°C |
湿度 | 储存、使用湿度:10% ~ 90% |
尺寸(mm) | 483L x 290W x 177H |
产品重量 | 约15kg |
最大功耗 | ≤25W |
平均故障间隔时间 | 30,000 小时 |
质保 | 1年免费保修,终生维护 |
