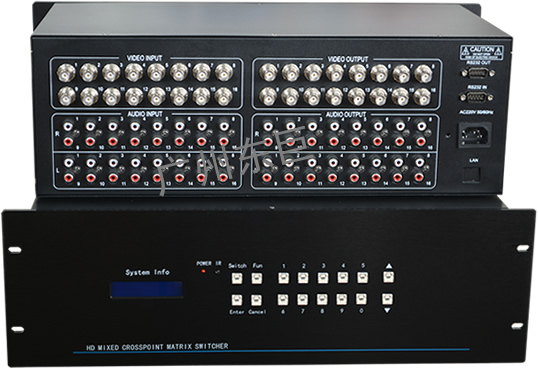

AV1616音视频矩阵
高带宽，蓝光高档液晶屏（非黄绿光的低档液晶）。
内部带有缓冲电路，信号补偿电路，自动增益调节，使图像信号能高保真输出，更加稳定，更远距离传输。
视频及音频左右声道采用独立的电路板，核心处理电路互不相连，极大提高了切换和传输质量。
支持快速切换操作。
独立的输入、输出端子，视频采用全铜BNC接口，音频采用RCA接口。
全制式，兼容 NTSC 3.58 、 NTSC 4.43 、 PAL 、 SECAM 等视频制式。
350M(-3dB),满载带宽。
支持一键快速查询功能，方便察看矩阵的切换状态。
具有掉电记忆功能带有断电现场保护。
高档蓝光液晶显示屏。
提供 RS232 通讯接口，控制协议简要易用。可高速处理 RS232 通讯数据，这样提高了 DLP 等显示设备信号切换的等待时间。
标准机架安装的金属机箱。
音频部分支持双声道立体声。
支持音视频同时切换或音视频分开切换。
采用国际通用的标准宽电压输入电源，电网电压在100V—250V 之间波动，都能保证稳定的输出，极大提高了系统的可靠性和稳定性。
AV音视频矩阵技术参数：
音频信号
增 益：0 dB
频率响应：20 Hz ~ 20 kHz
总谐波失真：噪声 0.03% @ 1 kHz
信噪比（S/N）：>90dB
立体声分离度：>80dB @ 1 kHz
共态抑制比（CMRR）：>75dB @: 20 Hz ~ 20 kHz
输入阻抗：>10 kΩ
输出阻 抗：50 Ω
最大输入电平：+19.5dBu
增益误差：±0.1dB
最大输出电平：+19.5dBu
视频增 益：0 dB
带 宽：350MHz (-3dB),满载，可支持RGB信号
串扰和：-50dB @10 MHz；
微分相位：<1.28度，3.58MHz
微分增益误差：0.1%, 3.58-4.43MHz
微分相位误差：0.1度, 3.58-4.43MHz
最大传输延时：5nS(±1nS)
信号制式 ：NTSC3.58，NTSC4.43，PAL，SECAM
信号类型：复合视频
视频输入
回波锁相：0.3V—0.4Vp-p
最小/最大电平：模拟信号0.5V ~ 2.0V p-p
阻 抗：75 Ω
最大直流偏置误差：15mV
视频输出最小/最大电平：模拟信号0.5V ~ 2.0V p-p
阻 抗：75 Ω
回波损耗 ：<-30dB@5MHz直流补偿：最大±7mV
其它
电 源：100VAC ~ 240VAC, 50/60 Hz
储存、使用温度: -20° ~ 70°C
储存、使用湿度:10% ~ 90%）
平均故障间隔时间:31000 小时
质 保:1年免费保修,终生维护
