RGB矩阵切换器

32进32出RGB矩阵

OEM定制开发专家,让您与从不同!
13年本行业产品设计经验,一线研发厂家,优势价格,高稳定性,欢迎参观指导。

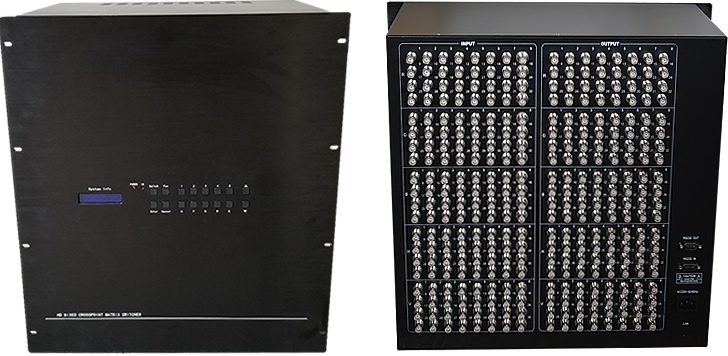

RGB3232矩阵

功能简述

  • 内部带有缓冲电路,信号补偿电路,自动增益调节,使图像信号能高保真输出,更加稳定,更远距离传输;

  • 支持快速切换操作。

  • 具有掉电记忆功能带有断电现场保护。

  • 高档蓝光液晶显示屏。

  • 提供 RS232 通讯接口,控制协议简要易用。可高速处理 RS232 通讯数据,这样提高了 DLP 等显示设备信号切换的等待时间。

  • 标准机架安装的金属机箱。

  • 采用国际通用的标准宽电压输入电源,电网电压在 100V—250V 之间波动,都能保证稳定的输出,极大提高了系统的可靠性和稳定性。

  • 独立的输入、输出端子,采用全铜BNC接头(非锌合金 , 而目前市面上很多同类产品采用的是锌合金) , 可高质量传导信号,抗氧化能力强,经久耐用

  • 支持信号类型有:VGA、RGBHV、RGBS、RGsB、合视频、S-视频、分量视频。

  • 500M(-3dB),满载带宽。

  • 支持一键快速查询功能,方便察看矩阵的切换状态。

参数 :

  • 增 益:0 dB;

  • 同步输出阻抗:75 Ω;

  • 最大传输延时:水平92ns,垂直: 158ns;

  • 最大上升/下降时间:4ns;

  • 串行控制接口:RS-232, 9-针母 D型 接口;

  • 波特率与协议:波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位;

  • 串行控制口:2 = TX, 3 = RX, 5 = GND;

  • 电 源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源;

  • 温 度:储存、使用温度: -20° ~ 70°C;

  • 湿 度:储存、使用湿度:10% ~ 90%;

  • 平均故障间隔时间:31000 小时;

  • 质 保:1年免费保修,终生维护。

  • 带 宽:550MHz (-3dB),满载;

  • 串扰和:-60dB @10 MHz;

  • 切换速度<150ns;

  • 输入最小/最大电平模拟信号:0.5V ~ 2.0V p-p;

  • 输入阻 抗:75 Ω;

  • 回波损耗:<-38dB@5MHz;

  • 最大直流偏置误差:16mV;

  • 输出最小/最大电平:2.0V p-p;

  • 输出阻抗:75 Ω;

  • 同步输入电平:0.5V- 5.0V p-p,: 4.0V p-p 正常;

  • 同步输出电平:1K;

串口控制,简便易用的通讯协议

  • 同时换音视频:输入通道号*输出通道号!,比如把第2路输入切换到第15路输出,代码为2*15!。

  • 和电脑采用交叉线连接,采用2---3,3---2,5---5,波特率9600,1位停止位,无校验。

  • 把某路输入音视频切换到所有输出:输入通道号*N!,比如把第2路音视频输入切换到所有输出,代码为2*N!。

  • 音视频对应切换,即音频及视频输入1到输出1,输入2到输出2……输入n到输出n,代码为N*N!。

  • 只切换视频:输入通道号*输出通道号%,比如把第2路视频输入切换到第15路输出,代码为2*15%。

  • 保存模式,即保存输入输出的对应关系,代码为SAVE+存储编号,存储编号范围为1—9,比如SAVE1。

  • 调用模式,即调用保存好的输入输出对应关系,代码为CALL+存储编号,存储编号范围为1—9,比如CALL1。

  • 查询输出对应输入的关系,返回全部输出对应的输入关系代码为QUER00,返回某路输出对应的输入代码为QUER+输出通道号,比如要返回第1路输出,则代码为QUER01。

  • 把某路输入视频切换到所有输出,输入通道号*N%,比如把第2路视频输入切换到所有输出,代码为2*N%。

  • 仅视频对应切换,即视频输入1到输出1,输入2到输出2……输入n到输出n,代码为N*N%。

  • 只切换音频,输入通道号*输出通道号$,如把第2路音频输入切换到第15路输出,代码为2*15$。

  • 把某路音频切换到所有输出,输入通道号*N$,如把第2路音频输入切换到所有输出,代码为2*N$。

  • 仅音频对应切换,即音频输入1到输出1,输入2到输出2……输入n到输出n,代码为N*N$。
