停产HDMI、DVI矩阵切换器

停产的16系列DVI矩阵

OEM定制开发专家,让您与从不同!
13年本行业产品设计经验,一线研发厂家,优势价格,高稳定性,欢迎参观指导。

 优点:

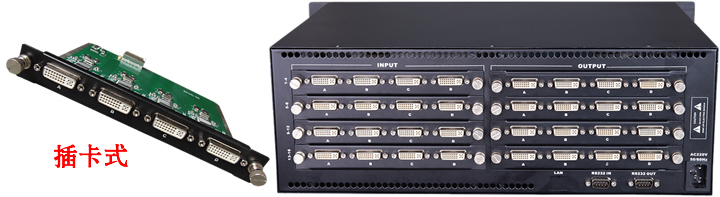

  • 插卡式(非低成本低端的一体机),风险分散,更灵活,更稳定,维护更方便,更高端;

  • 一体化铝拉丝面板,非铁皮喷漆,更高档,带蓝光液晶显示屏显示操作状态;

  • 所有输入端口支持现场写EDID,所有输出端口可读回EDID,所以兼容性更好,市面上很多矩阵是不具备现场更改EDID功能的;

  • 输入自动均衡,输出加强驱动放大,输入加输出传输距离大于40米(不需配带芯片的DVI线),注意,不带此功能的低成本矩阵,输入输出距离很短;

  • 带串口控制,可选配网口,更多控制方式;

  • 支持高清输入输出;

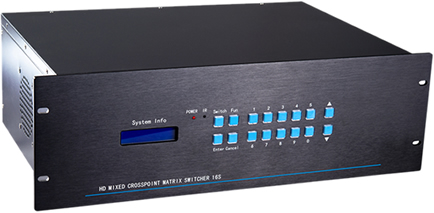

东巨16系列DVI矩阵切换器



 DVI输出卡

信号类型

DVI 1.0规范中DVI-D全数字T.M.D.S信号


接口

4 DVI-I 母头

均衡

自动

安全驱动距离

15m  1920*1200@60Hz

DVI输入卡

信号类型

DVI 1.0规范中DVI-D全数字T.M.D.S信号


接口

4 DVI-I 母头

均衡

自动

安全驱动距离

15m  1920*1200@60Hz

视频

规模路数

4×4 至32×32


最大分辨率

1920*1200@60Hz


最大数据传输率

4.95Gbps


最大时钟频率

165MHz

标准

DVI 1.0 and HDMI 1.3

切换速度

<20ms

一般规格

电源

220VAC~240VAC50~60Hz

安装

标准19英寸机柜安装,4RU


尺寸

482.6mm*178mm*380mm


防震等级

纸箱中的ISTA/NSTA 1A

MTBF

30000小

工作温度

0℃~40℃;

存储温度

-10℃~60℃ ;

存储环境

无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰;

控制

以太网

TCP/IP,选配

网络默认设定



IP 地址=192.168.1.65

子网掩码=255.255.255.0

端口号=1024

以太网接口

RJ45


串口

RS232

波特率和协议



9600 baud, 8 bits, 1 bit 停止位,无校验位

串口接口

RJ45 ( 需要RJ45- 9RS232转接口)


针脚定义

3=发送端,2=接收端,5=接地


控制程序



东巨矩阵控制软件

东巨矩阵控制指令集
