OEM定制开发专家,让您与从不同!
13年本行业产品设计经验,一线研发厂家,优势价格,高稳定性,欢迎参观指导。
优点:

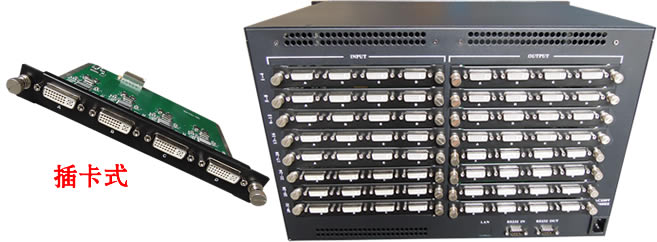

插卡式(非低成本低端的一体机),风险分散,更灵活,更稳定,维护更方便,更高端;

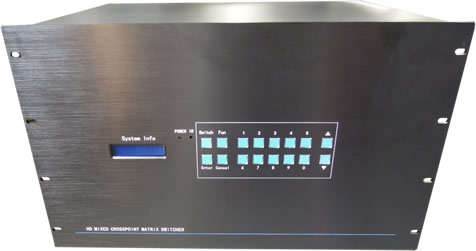

一体化铝拉丝面板,非铁皮喷漆,更高档,带蓝光液晶显示屏显示操作状态;
模块化插卡式设计,配置更加灵活,输入输出规模从4*4至32*32可选;
采用数字同步识别处理(DSIP)技术;
采用液晶显示屏,可显示设备各通道的切换状态、输入信号特性等信息,方便切换控制;
采用多种切换控制方式:红外遥控切换、键盘操作切换、中控系统切换;
可机架安装的标准19英寸机箱;
多组全局参数预置,掉电自动保存
输入自动均衡,输出加强驱动放大,输入加输出传输距离大于40米(不需配带芯片的DVI线),注意,不带此功能的低成本矩阵,输入输出距离很短;
所有输入端口支持现场写EDID,所有输出端口可读回EDID,所以兼容性更好,市面上很多矩阵是不具备现场更改EDID功能的;
支持高清输入输出;
带串口控制,可选配网口,更多控制方式;
视频
规模路数 | 4×4 至32×32 |
最大分辨率 | 1920*1200@60Hz |
最大数据传输率 | 4.95Gbps |
最大时钟频率 | 165MHz |
标准 | DVI 1.0 and HDMI 1.3 |
切换速度 | <20ms |
DVI输入卡
信号类型 | DVI 1.0规范中DVI-D全数字T.M.D.S信号 |
接口 | 4 DVI-I 母头 |
均衡 | 自动 |
安全驱动距离 | 15m 1920*1200@60Hz |
DVI输出卡
信号类型 | DVI 1.0规范中DVI-D全数字T.M.D.S信号 |
接口 | 4 DVI-I 母头 |
均衡 | 自动 |
安全驱动距离 | 15m 1920*1200@60Hz |
控制
以太网 | TCP/IP |
网络默认设定 | IP 地址=192.168.1.65 子网掩码=255.255.255.0 端口号=1024 |
以太网接口 | RJ45 |
串口 | RS232 |
波特率和协议 | 9600 baud, 8 bits, 1 bit 停止位,无校验位 |
串口接口 | RJ45 ( 需要RJ45- 9针RS232转接口) |
针脚定义 | 2=发送端,3=接收端,5=接地 |
控制程序 | 东巨矩阵控制软件 东巨矩阵控制指令集 |
一般规格
电源 | 220VAC~240VAC,50~60Hz |
安装 | 标准19英寸机柜安装,4RU |
尺寸 | 482.6mm*178mm*380mm |
防震等级 | 纸箱中的ISTA/NSTA 1A |
MTBF | 30000小时 |
工作温度 | 0℃~40℃; |
存储温度 | -10℃~60℃ ; |
存储环境 | 无腐蚀性和溶剂性气体,无扬尘,无强磁场干扰; |
